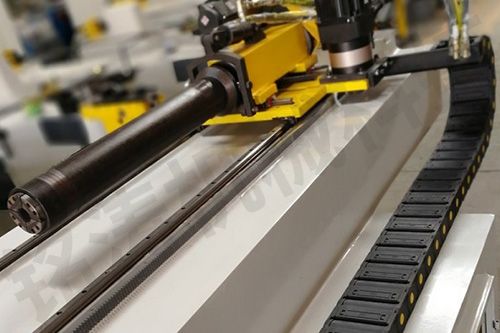

產品特點:
一、觸摸屏顯示,數控(kong)電腦操作(zuo),可儲存500組記憶
二、反(fan)彈補償值設(she)定程序(xu),程序(xu)及加工資料(liao)保密功能
三、轉角、送(song)料、左(zuo)右換模、彎管均為伺(si)服控(kong)制
四、操(cao)作(zuo)系(xi)統配有口令、鑰匙(chi),以及數(shu)量(liang)和用(yong)時記錄,便于生產管理
五、具有慢(man)彎、慢(man)抽芯功能
六(liu)、錯誤(wu)信息在熒幕上顯(xian)示,幫助操作者立(li)即清除
產品參數:
主要規格 | 機型:DW38CNC-4A-2S | 備注 | |
最大彎曲管徑×壁厚 | Φ38mm×2mm碳鋼管 | 1.最(zui)小彎曲半徑根據管子直徑 | |
最大彎曲半徑 | R200mm | 2.最大彎(wan)曲半徑可根據客戶要求 | |
最小彎曲半徑 | R≧1.5D | 3.最大穿芯(xin)長度可(ke)根據(ju)客(ke)戶要求(qiu) | |
最大彎曲角度 | 190° | ||
最大送料長度 | 3200mm | ||
送料方式 | 直送 | ||
夾送 | |||
工作速度 | 彎管速度 | Max 150°/s | |
轉管速度 | Max 200°/s | ||
送料速度 | Max 1000mm/s | ||
工作精度 | 彎管精度 | ±0.1° | |
轉管精度 | ±0.1° | ||
送料精度 | ±0.1mm | ||
信息輸入方式 | 1. 坐標(biao)(X . Y. Z) | ||
2.工(gong)作值Y. B. C) | |||
彎管方式 | 伺服彎管(guan) | ||
轉角伺服電機(ji)功率 | 400w | ||
送料伺服電機功率 | 1000w | ||
彎管伺服電機功率 | 7000w | ||
左右換模伺服電機功率 | 400W | ||
管件允許彎頭數 | 50 | ||
可儲存零件數 | 500 | ||
油壓電機功率 | 4kw | ||
系統最大壓力 | 12 Mpa | ||
機器尺寸 | 4100 x 850 x 1300mm | ||
機器重量 | 1500kg |
主要配件:
序號 | 名稱 | 規格 | 產地 |
1 | 油壓馬達 | 4KW | 無錫太湖 |
2 | 油壓泵浦 | PVL1-17 | 浙江永靈 |
3 | 保壓閥 | 02W | 臺灣七洋 |
4 | 電磁閥 | G02-2C-DC24 | 臺灣七洋 |
5 | 溢流閥 | 2B3B-D24 | 臺灣七洋 |
6 | 密封圈 | 臺灣CHO | |
7 | 壓力表 | 0-25Mpa | 華泰 |
8 | 交流接觸器 | LCED1801 | 臺灣臺安 |
9 | 觸摸屏 | 10寸 | 深圳艾克姆 |
10 | 電源開關 | 24V | 臺灣明緯 |
11 | 轉角伺服馬達 | 400W | 日本三菱/安川 |
12 | 送料伺服馬達 | 1000W | 日本三菱/安川 |
13 | 彎管伺服馬達 | 7000W | 日本三菱/安川 |
14 | 左右換模伺服馬達 | 400W | 日本三菱/安川 |
15 | 變壓器 | SG-9K | 金鯊魚 |
16 | 直線導軌 | 20*3600 | 臺灣上銀/PDF |
17 | 1、轉角減速機 | 1. GPL70-32 | 湖北行星 |
2、送料減速機 | 2. GPL120-5 | ||
3、彎管減速機 | 3. KPX220-64 | ||
4、左右換模減速機 | 4. GPL70-40 | ||
18 | 中央控制器 | ICM-880W04 | 深圳艾克姆 |
19 | 繼電器 | RXM2MB | 臺灣臺安 |
20 | 熱繼電器 | LR-16B | 臺灣臺安 |
